銅管彎頭泄露失效分析：華南檢測技術深入解析
發布時間：2024-11-06 點擊次數：9937
銅管彎頭作為制冷系統中的重要組件，其潛在的泄露失效是一個復雜的問題，涉及材料特性、加工工藝、使用環境等多個方面。以下是對銅管彎頭潛在泄露失效分析的介紹：
材料特性與失效：銅管彎頭通常采用C10800無氧脫磷銅材料，這種材料具有良好的導熱性和耐腐蝕性。然而，在某些情況下，材料本身可能存在缺陷，如晶界脆性開裂，導致在壓力作用下發生泄漏。
加工工藝與失效：銅管彎頭的加工工藝包括熱擠壓管坯、冷拔、彎頭成型機壓彎和退火。在彎管過程中，局部受力可能導致過拉伸，形成開裂或暗裂，這些缺陷在使用過程中可能導致制冷劑泄漏。
使用環境與失效：銅管彎頭在制冷系統中承受著氟利昂R22等介質的流動，流動速度快且溫度范圍在-30℃至-40℃之間。此外，壓縮機工作時產生的振動也會對銅管彎頭造成影響，可能導致裂紋的擴展。
根據廣東省華南檢測技術有限公司提供的案例分析，我們可以對銅管彎頭潛在泄露失效進行以下詳細分析：
一、銅管失效分析案例背景
廣東省華南檢測技術有限公司收到了一客戶送來的1PC制冷蒸發器換熱管彎頭，該彎頭在使用數年后出現焊縫處制冷劑泄漏的問題。為了分析目前的狀態及潛在失效問題，客戶將未發生泄漏的銅管彎頭送至華南檢測進行失效分析。
二、銅管失效分析過程

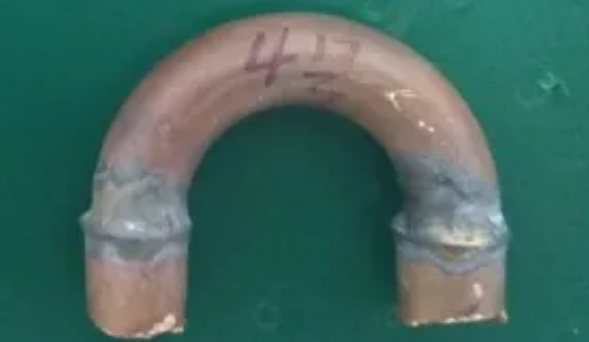

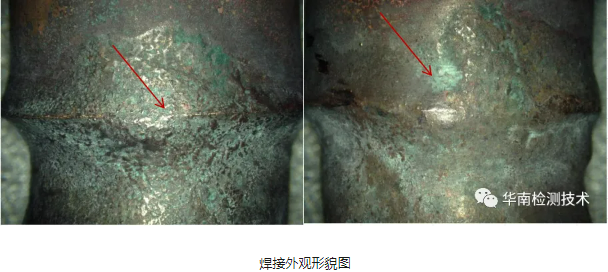

外觀檢查：在光學顯微鏡下觀察樣品外壁形貌，發現焊接位置存在不同程度的銅綠，但未見明顯的腐蝕孔洞。

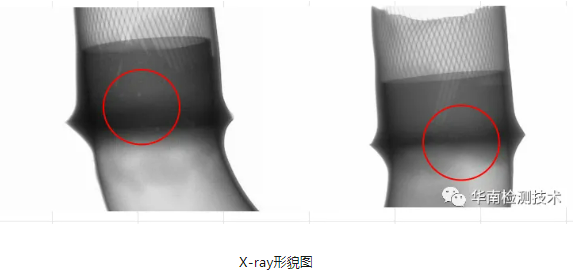

X-Ray測試：通過X-ray觀察，發現焊接位置存在孔洞。

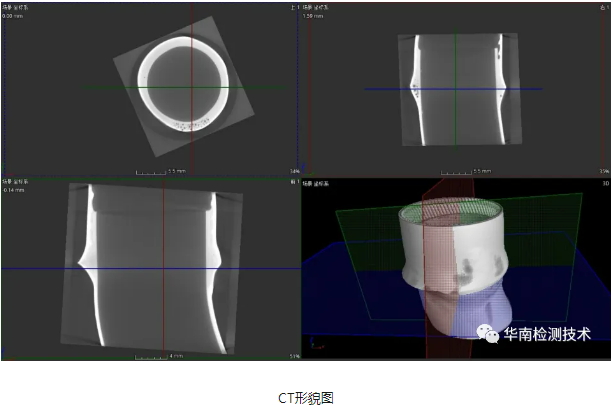

工業CT測試：CT結果顯示樣品一側存在密集的空洞。

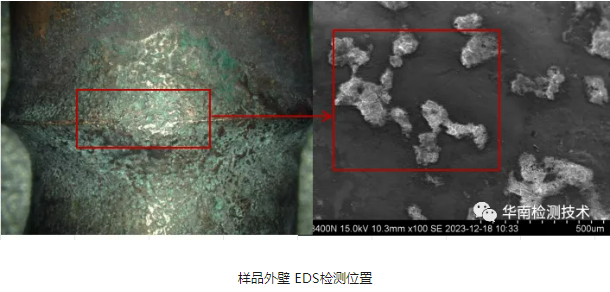

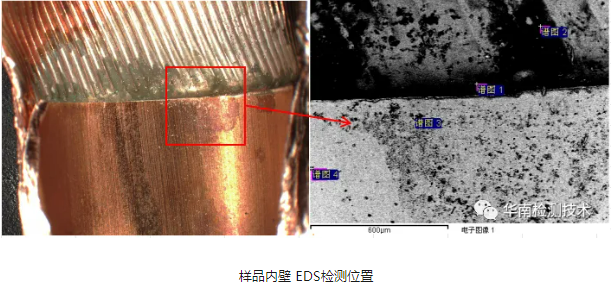

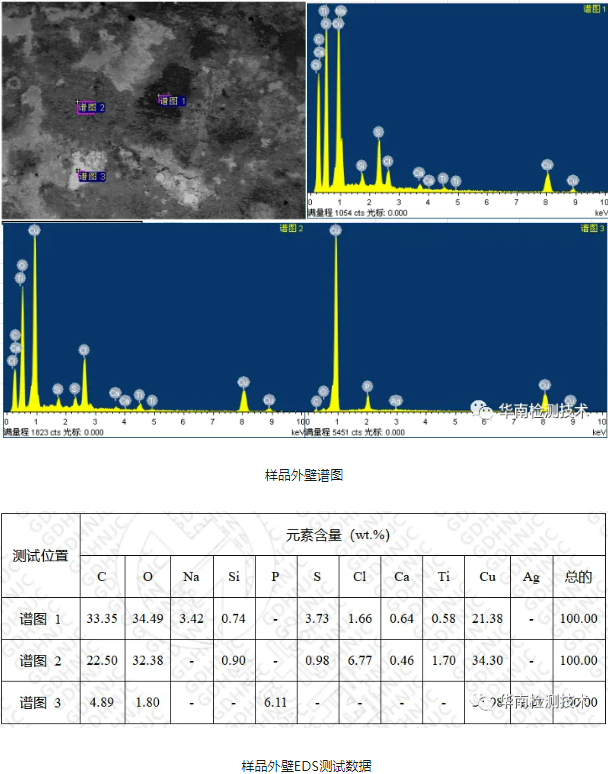

SEM&EDS檢測：電鏡觀察發現樣品外壁存在大量異物，EDS檢測結果顯示異物中除了焊道基體元素外，還檢測到C/O/Na/Si/S/Cl/Ca/Ti等異常元素，其中S/Cl為主要腐蝕性元素。
金相切片：樣品焊接位置存在大量孔洞，部分孔洞形狀規則，內壁光滑，應為焊接時氣體殘留形成的氣孔；部分孔洞形狀不規則，內壁粗糙，應為焊道金屬液凝固形成的縮孔。

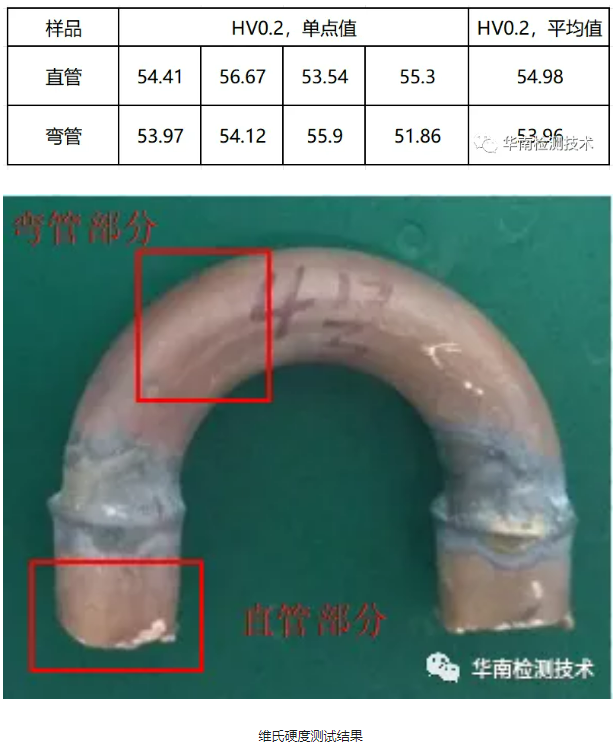

維氏硬度檢測：樣品彎管和直管部分的硬度均符合GB/T 1527-2017對TP2退火態的要求。
三、銅管失效分析結果
銅管樣品焊接位置存在大量的氣孔和縮孔，內外壁均檢測到腐蝕產物，外壁還檢測到大量S/Cl等腐蝕性元素?？锥吹拇嬖谟绊懖牧系闹旅苄?，使腐蝕性元素更易滲透至樣品內部，導致銅管腐蝕發生泄漏；同時，大量的孔洞也會導致銅管強度下降，在冷熱交替的工作狀態下，容易導致銅管發生應力腐蝕開裂而泄漏。
四、建議方案
避免徒手觸摸銅管：注意避免徒手觸摸銅管，以免殘留腐蝕性元素。
改善焊接工藝：改善焊接工藝，避免產生氣孔和縮孔。
