PCB短路失效分析:原因、測試與解決方案
在電子制造領域,PCB(印刷電路板)的可靠性至關重要。近期,廣東省華南檢測技術有限公司接到了一個案例:一塊4層剛性PCB板在電子測試中發現了短路現象。客戶迫切需要我們找出短路的原因,以避免潛在的安全隱患和生產損失。
PCB短路失效分析測試
1、數據分析

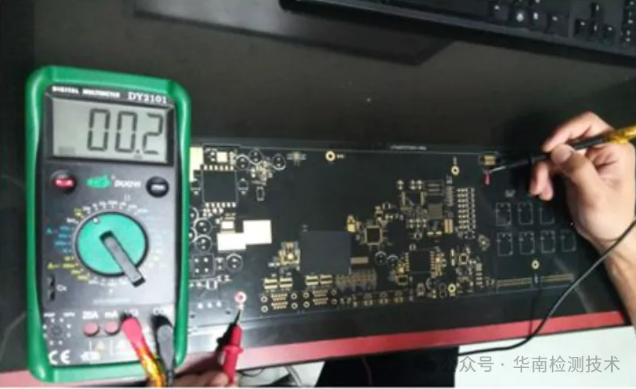

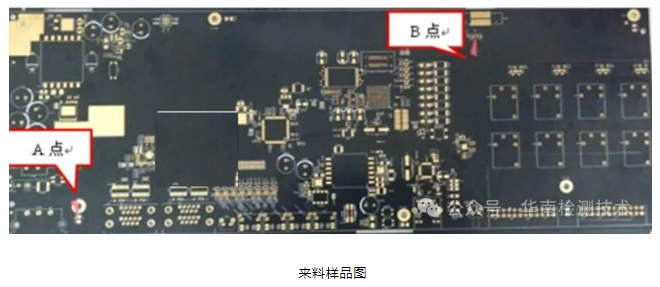

我們的失效分析始于對PCB板A與B兩點間的阻值測試。使用精密萬用表,我們測得阻值僅為0.2Ω,這一結果明確指示了兩個標記點之間存在短路。
2、網絡圖確認

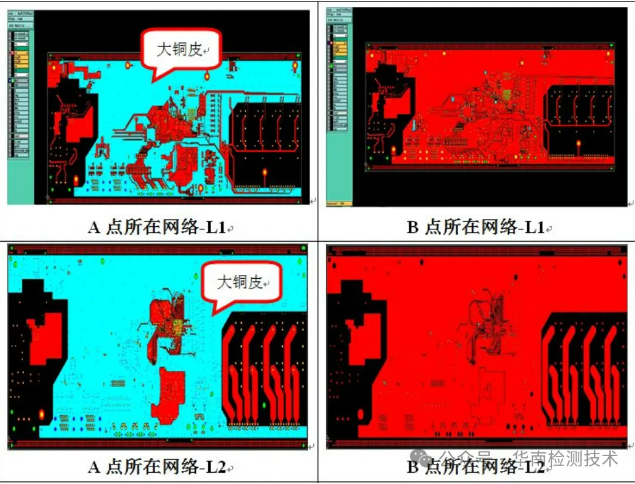

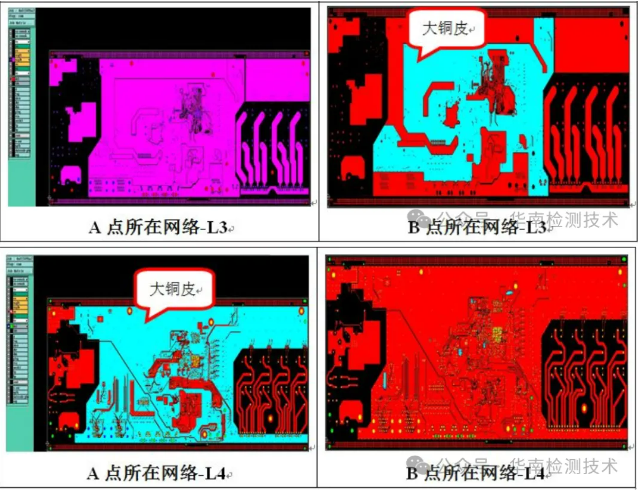

進一步,我們通過分析不良位置的網絡分布,發現A點所在的a網絡中,L1層、L2層和L4層的導電圖形為大銅皮,而L3層分布有大量起著層間導通作用的PTH孔。在B點所在的b網絡中,L1層和L4層的導電圖形主要為焊盤或孔環,L2層、L3層的導電圖形分別為孤立孔和大銅皮。這一分析為我們后續的失效定位提供了重要線索。
3、網絡分割確認

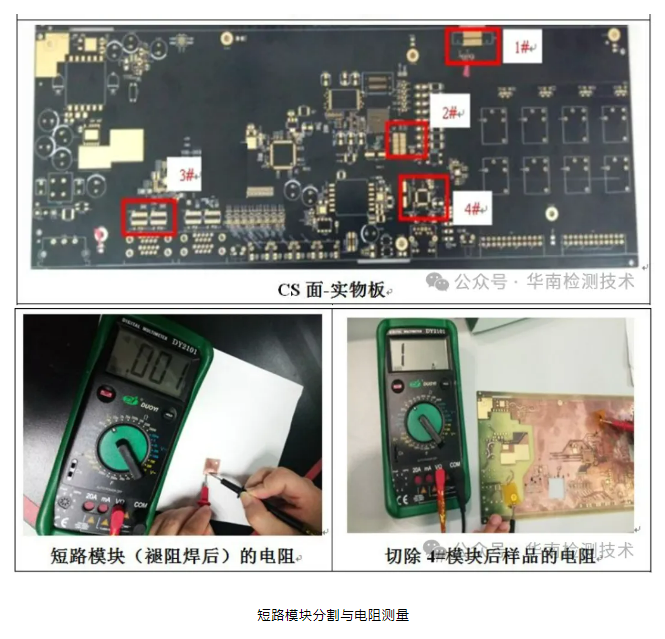

通過準確的模塊分割與電阻測量,我們?cè)?#模塊上發現了a網絡的焊盤與b網絡的表層大銅皮之間的電阻值異常低,僅為0.001Ω,這進一步確認了短路的存在。切除4#模塊后,剩余部分的a、b網絡之間電阻值恢復為無窮大,表明短路問題被成功定位。
4、切片分析
為了深入探究短路原因,我們將短路的4#模塊制備成水平切片。在L3層的觀察中,我們發現a網絡的過孔與b網絡的大銅皮之間存在殘銅,這是蝕刻不凈的直接證據。測量結果顯示,孔與銅皮之間的電阻值僅為0.002Ω,確認了此處的過孔與銅皮已經短路。
5、結論
經過嚴謹?shù)臏y(cè)試分析,我們得出結論:導致該不良PCB板發生短路的主要原因是L3層的蝕刻不凈。這一發現不僅為客戶解決了眼前的問題,也為其后續的生產工藝改進提供了方向。
6、建議
針對此次失效分析,我們提出以下建議:
優化蝕刻工藝:調整蝕刻液的配比和處理時間,確保銅箔完全蝕刻,避免殘銅現象。
增強質量控制:在生產過程中增加中間檢查環節,對關鍵層進行電阻測試,及時發現并解決短路問題。
