專注于工業(yè)CT檢測(cè)\失效分析\材料檢測(cè)分析的第三方實(shí)驗(yàn)室
公正高效 \ 精準(zhǔn)可靠 \ 費(fèi)用合理
熱門關(guān)鍵詞：
電機(jī)蝸桿斷裂失效分析：廣東省華南檢測(cè)技術(shù)的專業(yè)解決方案
發(fā)布時(shí)間：2024-12-17 點(diǎn)擊次數(shù)：8020
在現(xiàn)代工業(yè)中，電機(jī)蝸桿的可靠性至關(guān)重要。廣東省華南檢測(cè)技術(shù)有限公司分享電機(jī)蝸桿斷裂失效分析案例：某電機(jī)蝸桿在抽樣測(cè)試中意外斷裂，使用不到1000回合即發(fā)生斷裂，遠(yuǎn)低于預(yù)期的10000回合。這一事件不僅影響了生產(chǎn)效率，也對(duì)安全造成了潛在威脅。廣東省華南檢測(cè)技術(shù)有限公司，作為專業(yè)的檢測(cè)分析服務(wù)提供商，立即介入，對(duì)這一失效事件進(jìn)行了深入分析。
一、測(cè)試分析
1、斷口檢查
我們的分析始于對(duì)斷裂樣品的外觀檢查。通過顯微鏡觀察，我們發(fā)現(xiàn)斷裂均發(fā)生在螺紋根部位置，且斷口未見明顯腐蝕跡象，這為我們的分析提供了重要線索。

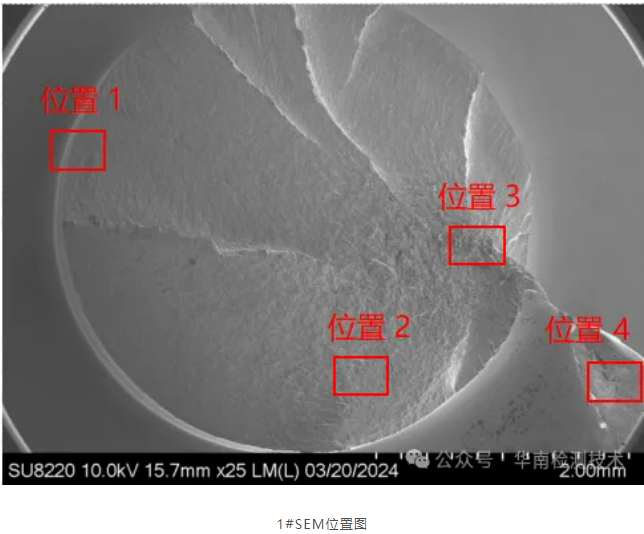

2、SEM分析
進(jìn)一步的掃描電子顯微鏡（SEM）分析揭示了裂紋源區(qū)的刮擦痕跡，這是裂紋形成后在后續(xù)服役過程中受到摩擦的結(jié)果。在裂紋擴(kuò)展區(qū)，我們觀察到了明顯的疲勞條帶，而在最終斷裂區(qū)，韌窩形貌表明了在斷裂前發(fā)生了較大的塑性變形。
3、EDS分析
能量色散X射線光譜（EDS）分析顯示，斷裂樣品斷面未檢測(cè)到異常元素，排除了材料污染或外來物質(zhì)介入的可能性。

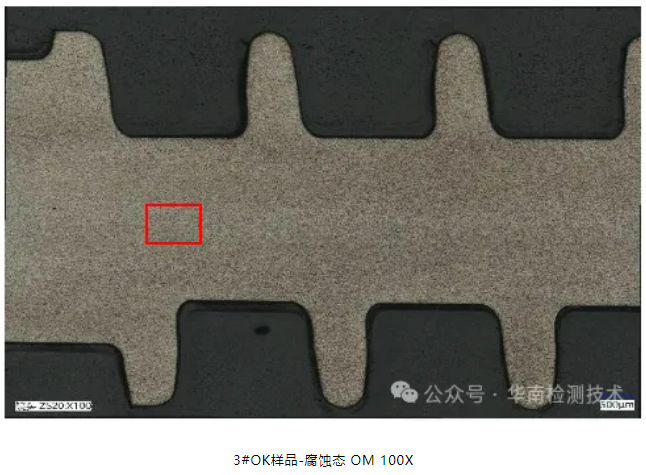

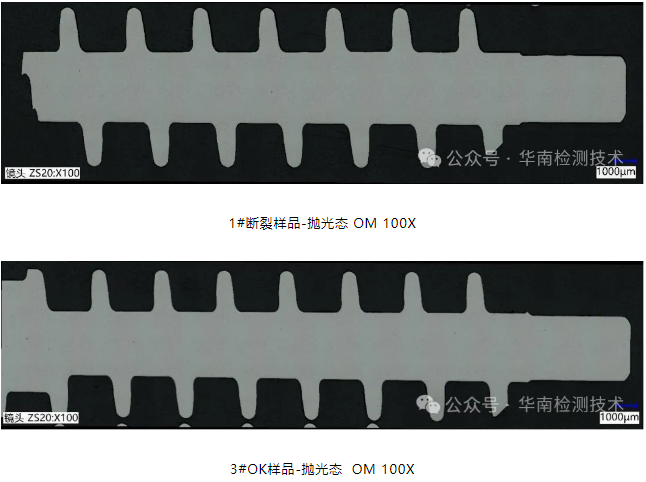

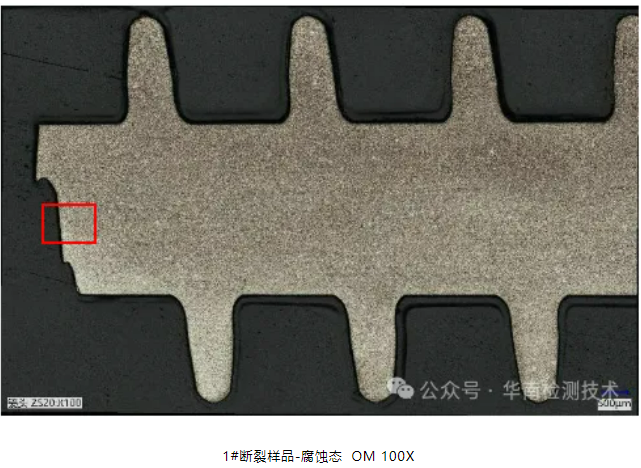

4、金相組織檢測(cè)
金相組織檢測(cè)進(jìn)一步確認(rèn)了樣品的內(nèi)部結(jié)構(gòu)。我們對(duì)斷裂樣品和正常樣品進(jìn)行了對(duì)比，均未見明顯夾雜異?；蚪M織缺陷，均為回火索氏體組織，蝸桿心部可見延軸向分布的變形流線。

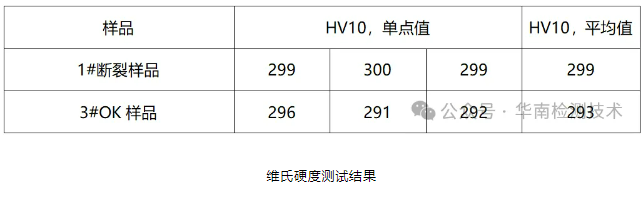

5、維氏硬度檢測(cè)
維氏硬度檢測(cè)結(jié)果顯示，斷裂樣品和正常樣品心部硬度未見明顯差別，排除了硬度不均導(dǎo)致斷裂的可能性。
二、結(jié)論
綜合上述測(cè)試結(jié)果，我們推測(cè)樣品斷裂原因?yàn)槁菁y根部應(yīng)力集中引發(fā)的疲勞斷裂。這一結(jié)論不僅基于我們的專業(yè)分析，也得到了廣東省華南檢測(cè)技術(shù)有限公司先進(jìn)設(shè)備和豐富經(jīng)驗(yàn)的支持。
三、建議
針對(duì)這一失效原因，我們建議對(duì)樣品螺紋根部圓角過渡進(jìn)行檢查，確保其平順性，以減少應(yīng)力集中。此外，對(duì)樣品進(jìn)行適當(dāng)?shù)谋砻嬗不幚?，以降低疲勞敏感性，提高其耐久性?/span>
華南檢測(cè)：http://www.gdkanglide.cn/websiteMap
廣東省華南檢測(cè)技術(shù)有限公司專注于失效分析、材料分析、成分分析、可靠性測(cè)試、配方分析等檢測(cè)分析服務(wù)，擁有CMA和CNAS資質(zhì)。公司坐落于東莞大嶺山鎮(zhèn)，鄰近松山湖高新技術(shù)產(chǎn)業(yè)開發(fā)區(qū)，配備了行業(yè)內(nèi)先進(jìn)的測(cè)試設(shè)備和專業(yè)技術(shù)團(tuán)隊(duì)。華南檢測(cè)技術(shù)有限公司的客戶涵蓋多個(gè)行業(yè)，包括半導(dǎo)體、電子元件、納米材料、通信、新能源、汽車、航空航天、教育和科研等領(lǐng)域。
