焊點切片分析:檢測電子元器件內部缺陷的利器

焊點切片分析是一種檢測電子元器件內部缺陷的有效方法，通過X-ray觀察異常位置并制定切片方案，然后進行金相磨拋機切片和顯微鏡觀察。還可以進行SEM和EDS分析獲取更詳細的信息。焊點切片分析在電子制造業中具有廣泛應用前景，但也存在切片過程可能損傷樣品、操作難度大和成本高等局限性。

在電子制造業中，焊點的質量和可靠性是決定產品性能的關鍵因素之一。為了確保產品質量，對焊點進行深入研究和分析顯得尤為重要。焊點切片分析作為一種有效的檢測方法，可以檢測電子元器件內部缺陷、焊點失效原因以及PCB和元器件的異常狀況，從而為改進設計和提高產品質量提供有力支持。

焊點切片分析主要用于檢查電子元器件內部缺陷、焊點失效分析、PCB及元器件異常狀況分析等。其中，PCB及元器件異常狀況分析包括PCB結構缺陷（如PCB分層、孔銅斷裂等）、材料內部結構缺陷、BGA空焊和虛焊等。通過對這些異常狀況的分析，可以找出問題的根源，為改進設計和提高產品質量提供依據。

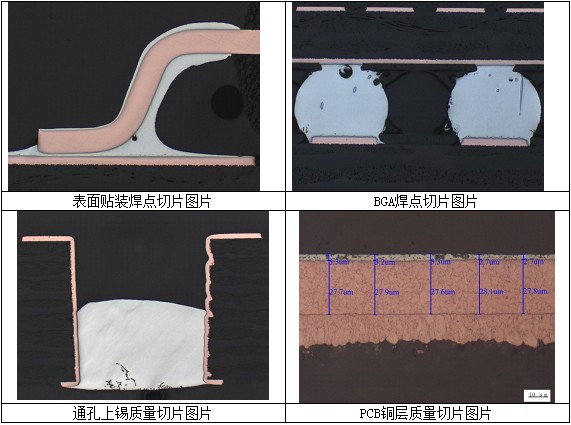

進行焊點切片分析首先需要對X-ray觀察異常位置制定定位或者非定位切片方案。在確定切片方案后，將器件固化，然后用金相磨拋機進行切片。接下來，在測量顯微鏡下觀察異常焊點，如裂紋、空洞等。通過這種方法，可以直觀地觀察到焊點的微觀結構，為進一步分析提供基礎。

對于一些特定的位置，還可以進行SEM（掃描電子顯微鏡）分析。例如，可以通過SEM分析空洞尺寸、IMC（金屬間化合物）厚度、粘接情況等。此外，還可以進行異常位置的EDS（能譜儀）分析檢測，以獲取更詳細的元素信息。這些分析方法可以為焊點失效原因的查找提供更多線索。

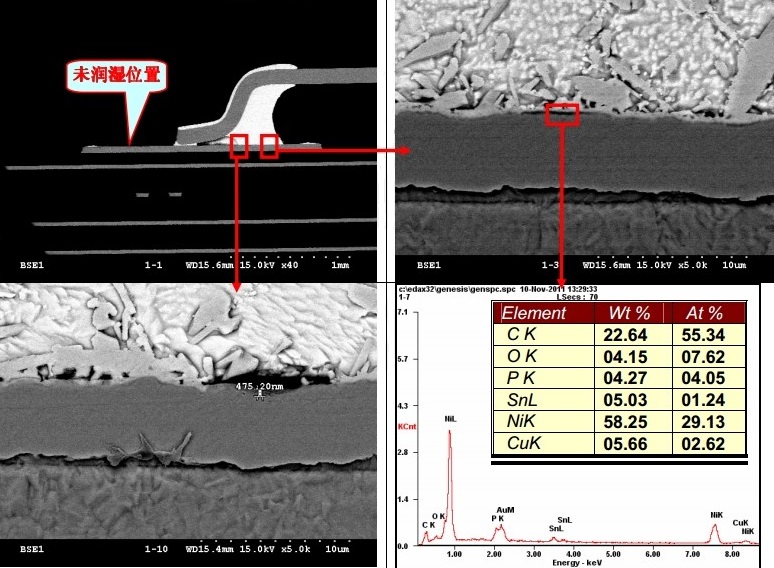

（樣品失效位置切片截面SEM照片及EDS譜圖）

焊點切片分析在電子制造業中具有廣泛的應用前景。通過對焊點的深入研究和分析，可以發現潛在的質量問題，為改進設計和提高產品質量提供有力支持。同時，焊點切片分析還可以為電子元器件的設計、制造和使用提供寶貴的經驗和數據。

然而，焊點切片分析也存在一定的局限性。首先，切片過程可能會對樣品造成損傷，影響后續的分析結果。其次，切片分析需要專業的設備和技術，操作難度較大。此外，切片分析的成本相對較高，可能不適合大范圍的篩查。

總結
