PCB失效分析：深度解析潤濕不良、爆板、分層與CAF問題

在電子制造領域，PCB（印刷電路板）作為核心組件，其可靠性直接決定了電子產品的性能與壽命。然而，在復雜的制造與使用環境中，PCB常常面臨多種失效模式，如潤濕不良、爆板、分層以及導電陽極絲（CAF）失效。本文將深入探討這些常見問題的成因、檢測方法及預防策略，助力工程師精準定位問題根源，優化設計與制造流程。

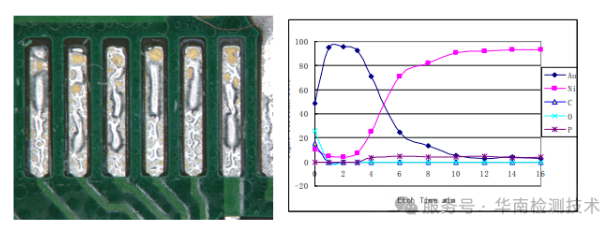

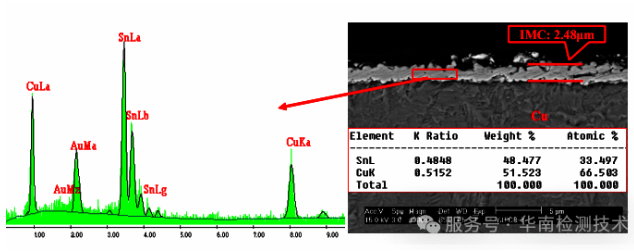

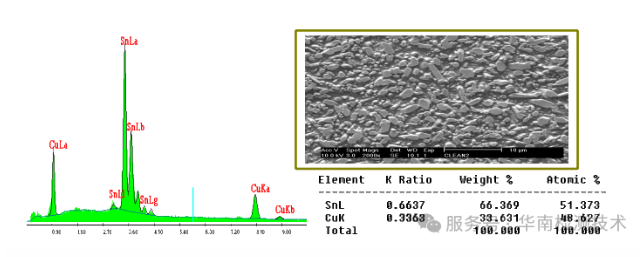

一、潤濕不良：焊接工藝中的隱形殺手

潤濕不良是PCB焊接過程中最常見的缺陷之一，表現為焊料無法均勻覆蓋焊盤，形成不規則的焊點。這種現象不僅影響電氣連接的穩定性，還可能引發潛在的短路或斷路風險。

1.1、成因分析

表面氧化：PCB長期暴露于潮濕或高溫環境，焊盤表面形成氧化層，阻礙焊料潤濕。

助焊劑失效：助焊劑活性不足或揮發過度，無法有效去除氧化物。

工藝參數偏差：焊接溫度過低或時間不足，導致焊料未能充分流動。

1.2、檢測與預防

光學檢測（AOI）：通過高分辨率成像系統快速識別潤濕不良區域。

表面清潔度測試：使用接觸角測量儀評估焊盤表面能。

工藝優化：調整預熱溫度、焊接時間和助焊劑涂覆量，確保焊料充分潤濕。

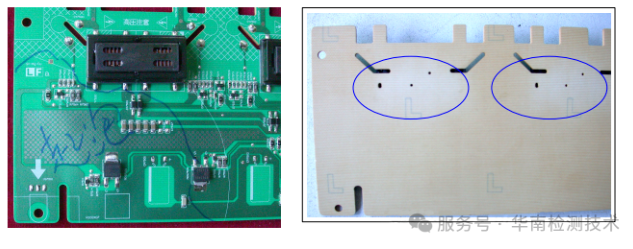

二、爆板：熱應力下的結構危機

爆板現象通常發生在多層板制造或回流焊過程中，表現為板面出現裂紋或分層，嚴重時可能導致整個PCB結構失效。

2.1、成因分析

熱膨脹系數差異：不同材料（如銅箔、玻纖布、樹脂）的熱膨脹系數不匹配，在溫度劇變時產生內應力。

層間粘結力不足：預固化工藝控制不當，導致半固化片與銅箔結合力下降。

機械應力疊加：鉆孔、切割等加工過程引入的殘余應力在熱循環中被放大。

2.2、檢測與預防

熱應力模擬測試：通過加速老化試驗（如TCT熱循環測試）評估板材耐熱性能。

材料性能分析：使用DMA（動態機械分析）測試材料玻璃化轉變溫度（Tg）。

工藝優化：控制層壓壓力與溫度曲線，優化鉆孔后去應力處理。

三、分層：層間結合力的致命弱點

分層是指PCB內部層間出現分離，常見于多層板的邊緣或高應力區域，可能導致信號傳輸中斷或電磁屏蔽失效。

3.1、成因分析

樹脂固化不完全：層壓過程中溫度或壓力不足，導致樹脂未能充分填充間隙。

水分侵入：板材吸濕后在高溫回流焊中產生蒸汽壓力。

機械沖擊：運輸或組裝過程中的碰撞導致局部應力集中。

3.2、檢測與預防

超聲掃描（C-Scan）：無損檢測分層位置與尺寸。

吸濕率測試：評估板材在不同濕度條件下的吸水性能。

防潮設計：采用高Tg材料與防潮涂層，優化PCB邊緣防護結構。

四、CAF失效：微觀尺度的隱患

CAF（Conductive Anodic Filament）即導電陽極絲失效，是指在PCB內部陰陽極之間形成導電通路，導致絕緣失效。這種現象在高濕度、高電壓環境下尤為常見。

4.1、成因分析

樹脂玻璃化轉變：在高溫高濕條件下，樹脂分子鏈活動加劇，形成離子遷移通道。

離子污染物殘留：制造過程中助焊劑、清洗劑殘留提供導電介質。

電場驅動：高電壓梯度加速離子遷移，形成導電橋。

4.2、檢測與預防

絕緣電阻測試（IR）：定期監測PCB在不同環境下的絕緣性能變化。

CAF加速測試：通過施加偏壓與高濕環境模擬失效過程。

設計優化：增大關鍵線路間距，采用低離子遷移率材料。

五、華南檢測：專業失效分析解決方案

作為華南地區領先的電子可靠性檢測機構，廣東省華南檢測技術有限公司配備業界先進的測試設備，包括：

環境可靠性試驗箱：模擬極端溫度濕度條件

掃描電子顯微鏡（SEM）：微觀結構分析與失效特征觀察

離子色譜儀：精準檢測表面離子污染物

動態機械分析儀（DMA）：材料熱機械性能評估

我們基于IPC、IEC等國際標準，提供從原材料檢測到成品失效分析的全流程服務，幫助客戶識別潛在風險，優化工藝參數，提升產品可靠性。

華南檢測：http://www.gdkanglide.cn/websiteMap

結語

PCB失效分析不僅是解決當前問題的手段，更是預防未來風險的關鍵。通過系統性的檢測與分析，工程師可以將失效模式轉化為設計改進的依據，從而在激烈的市場競爭中占據技術優勢。華南檢測技術愿與廣大電子制造企業攜手，共同構建更可靠、更高效的電子產品生態系統。
