如何進行單層陶瓷電容器的可靠性測試及評估？

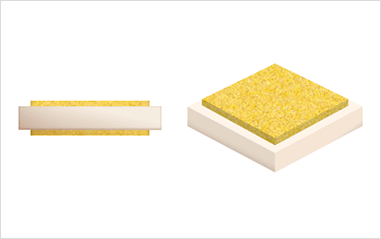

單層陶瓷電容器（MLCC）是電子產品中的關鍵組件，它的可靠性對產品性能和穩定性至關重要。因此，進行單層陶瓷電容的可靠性測試是必要的。本文將詳細介紹單層陶瓷電容的可靠性測試，包括測試的目的、方法、流程以及對測試結果的分析和討論。

陶瓷電容器的可靠性測試

一、單層陶瓷電容的可靠性測試目的如下：

1. 確定電容器的耐久性。通過測試電容器在長時間使用和不停運轉的情況下的變化，以確定其是否能夠持久地工作在不同的環境條件下。

2. 驗證電容器的電氣性能穩定性。測試電容器在不同溫度、濕度和電壓條件下的電氣性能，以確定其是否能夠維持穩定的電容值和損耗。

3. 檢測電容器的機械強度。測試電容器在不同機械應力和振動條件下的耐久性，以確定其能否經受日常操作和運輸過程中的沖擊和振動。

4. 檢驗電容器的耐腐蝕性。測試電容器在不同化學物質和液體條件下的耐腐蝕性，以確定其能否在惡劣的化學環境下保持其原有的性能和結構完整性。

進行單層陶瓷電容的可靠性測試主要目的是評估其在不同環境條件和工作參數下的性能表現，從而確定其在電子產品中的可靠性和穩定性。通過這些測試，我們可以發現潛在的問題和故障模式，為產品的改進和優化提供依據。

陶瓷電容器的可靠性測試

二、對單層陶瓷電容的可靠性進行測試的方法

1、對于單層陶瓷電容的外觀檢查主要包括以下幾個方面：首先要檢查外觀是否完整，確保沒有破損或者裂紋。其次，要檢查標記是否清晰可辨，確保能夠準確識別電容的參數和型號。同時還要檢查引腳的牢固性，確保引腳與電容之間連接牢固可靠。以上幾個方面都是對單層陶瓷電容外觀的檢查內容。

目的：保證電容器的外觀沒有任何缺陷，例如裂紋、劃痕或變形等。

步驟：可以借助放大鏡或顯微鏡進行目視檢查。檢查電容器的封裝是否完好無損，標記是否清晰可辨，以及引腳的物理狀況。

2、單層陶瓷電容電氣性能測試的目的是測量關鍵的電氣參數，包括電容值、損耗角的正切值和絕緣電阻。這些測試旨在評估單層陶瓷電容器的性能。

目標：檢驗電容器的關鍵電氣參數是否符合規格要求。

步驟：使用LCR表來測量電容值、損耗角正切（Df）、絕緣電阻（IR）以及額定電壓下的電容變化率。

3、進行單層陶瓷電容的環境可靠性測試，通過在惡劣的環境條件下（包括高溫、低溫、高濕、振動等）對其性能進行觀察，以了解其變化情況。

3.1、高溫測試是為了評估電容器在熱環境中的穩定性而進行的測試，測試條件需達到高于室溫的要求。

3.2、低溫測試是在室溫以下的條件下進行的測試，目的是評估電容器在寒冷環境下的性能。

3.3、溫度循環測試是通過將電容器放置在快速變化的高低溫循環環境中，來評估其對溫度沖擊的承受能力。

3.4、濕度測試：在高濕環境下進行測試，以評估電容器對濕氣條件的耐受能力。

3.5、進行振動測試旨在模擬電容器在運輸和使用過程中所受到的振動，并對其結構穩定性進行評估。

4、單層陶瓷電容壽命測試的方法是通過對單層陶瓷電容施加額定電壓或電流，模擬其實際使用的工作狀態，然后觀察其壽命表現。

4.1、壽命加速測試（ALT）：使用高溫、高濕和高電壓等加速環境條件對電容器進行測試，以模擬長時間運行所產生的影響。

4.2、高溫反向偏壓測試（HTRB）是一種評估電容器長期可靠性的方法，它通過在高溫環境下施加反向電壓來進行測試。

5、單層陶瓷電容的耐焊接熱測試

目的：評估電容器在焊接過程中的耐熱性。

步驟：將電容器放置在焊接溫度下一段時間，然后對其進行電氣性能測試，以檢查是否有性能下降。

6、陶瓷電容器的單層耐壓試驗

目標：檢驗電容器在指定電壓下是否能夠穩定運行。

操作步驟：在電容器上加上特定的直流電壓，并保持一段時間，觀察是否存在擊穿或漏電等現象。

7、進行單層陶瓷電容的機械強度測試

目標：評估電容器在面對物理應力時的耐受能力。

步驟：通過進行彎曲、拉伸或壓力測試來模擬可能在組裝和使用過程中出現的機械應力。

8、單層陶瓷電容化學穩定性測試

目的：測試電容器對化學物質的耐受程度。

操作步驟：將電容器放置于腐蝕性環境中，比如鹽霧或酸霧，然后觀察其性能是否有變化。

陶瓷電容器的可靠性測試

三、陶瓷電容的可靠性測試程序

樣品準備：選取適量的單層陶瓷電容作為測試樣本，以確保樣品具有代表性。

確定測試條件和參數：根據測試的目標和方法，設定合適的測試條件和參數。

進行測試：根據測試方法要求，對單層陶瓷電容進行各項測試。

數據記錄：對測試過程中的各項數據進行詳細記錄，包括測試環境、設備、方法和結果等。

數據分析旨在評估單層陶瓷電容器的可靠性，通過對收集的數據進行分析來實現。

撰寫報告：編寫一份詳盡的測試報告，總結測試的結果和對可靠性的評估。

陶瓷電容器的可靠性測試

四、對單層陶瓷電容的可靠性進行了測試，并對測試結果進行了分析和討論。

通過仔細分析和討論測試結果，我們能更好地理解和解釋實驗的成果。同時，我們可以通過比較不同批次或廠商的單層陶瓷電容在可靠性測試方面的表現，來評估它們的品質和可信度水準。這將有助于我們在生產和使用過程中選擇更可靠的電子元件，以提升電子產品的整體性能和穩定性。

總的來說，單層陶瓷電容器的可靠性測試非常關鍵。這些測試可以保證電容器滿足要求的性能，確保電子產品的質量和穩定性。同時，對測試結果進行分析和討論，可以持續改進和優化產品，提高它們的可靠性和穩定性水平
