91午夜在线观看_成人欧美一区二区三区视频xxx_蜜臀91精品一区二区三区_久久美女免费视频_av在线一区二区三区四区_老司机久久99久久精品播放免费

銅管開裂失效分析

銅管開裂失效是一個(gè)復(fù)雜且關(guān)鍵的問題，它涉及多個(gè)方面的因素，包括銅管的質(zhì)量、使用條件、安裝工藝以及環(huán)境因素等。以下是對(duì)銅管開裂失效的詳細(xì)分析：

首先，銅管的質(zhì)量是導(dǎo)致開裂失效的重要因素之一。銅管在制造過程中可能存在一些缺陷，如表面劃痕、內(nèi)部氧化或夾雜物等，這些缺陷會(huì)影響銅管的強(qiáng)度和耐腐蝕性，從而增加開裂的風(fēng)險(xiǎn)。此外，銅管的材質(zhì)和規(guī)格也會(huì)影響其性能和使用壽命。

其次，使用條件也是導(dǎo)致銅管開裂失效的關(guān)鍵因素。在高溫、高壓或腐蝕性環(huán)境下，銅管的性能會(huì)受到嚴(yán)重影響，容易出現(xiàn)開裂現(xiàn)象。此外，如果銅管在使用過程中受到外力沖擊或振動(dòng)，也容易導(dǎo)致開裂失效。

再次，安裝工藝對(duì)銅管開裂失效的影響也不容忽視。如果安裝過程中存在操作不當(dāng)或焊接不牢固等問題，會(huì)導(dǎo)致銅管在使用過程中出現(xiàn)開裂。因此，在安裝銅管時(shí)，需要嚴(yán)格按照操作規(guī)程進(jìn)行，確保安裝質(zhì)量。

最后，環(huán)境因素也會(huì)對(duì)銅管開裂失效產(chǎn)生影響。例如，空氣中的氧氣和水分會(huì)與銅管發(fā)生化學(xué)反應(yīng)，導(dǎo)致銅管腐蝕和開裂。此外，長(zhǎng)期暴露在陽光下或受到其他環(huán)境因素的影響，也會(huì)加速銅管的老化和開裂。

綜上所述，銅管開裂失效是一個(gè)多因素導(dǎo)致的問題。為了預(yù)防銅管開裂失效，需要從銅管質(zhì)量、使用條件、安裝工藝和環(huán)境因素等多個(gè)方面入手，采取有效的措施進(jìn)行防范和應(yīng)對(duì)。同時(shí)，在使用過程中，也需要對(duì)銅管進(jìn)行定期檢查和維護(hù)，及時(shí)發(fā)現(xiàn)并處理潛在的問題，確保銅管的安全可靠運(yùn)行。

一、銅管開裂失效分析案例背景

某銅管出廠前已通過氣壓測(cè)試，組裝后銅管在焊縫位置發(fā)生開裂泄漏現(xiàn)象，現(xiàn)需分析失效原因。

二、銅管開裂失效分析過程

1.斷口SEM&EDS檢測(cè)

在光學(xué)顯微鏡下觀察，NG樣品裂紋均處于焊縫位置，但經(jīng)氣密性測(cè)試發(fā)現(xiàn)裂紋亦處于焊縫位置。NG樣品在開裂位置處的黃銅六角螺絲均可見明顯機(jī)械損傷痕跡，OK樣品未見裂紋和明顯機(jī)械損傷痕跡，見下圖：

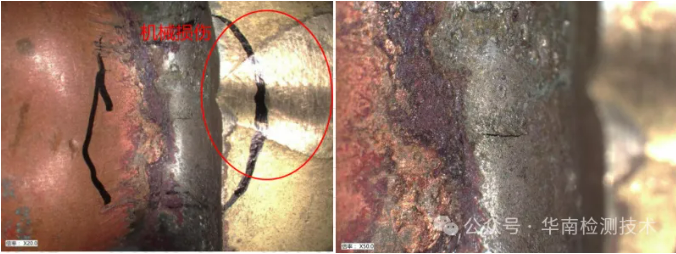

NG樣品宏觀形貌圖

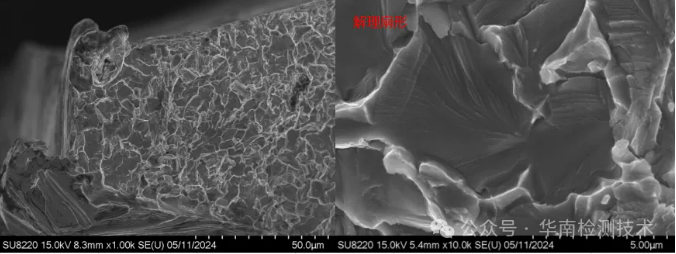

對(duì)NG樣品打開裂紋觀察斷口，在光學(xué)顯微鏡下可見焊縫裂紋內(nèi)部存在變色。在電鏡下觀察，位置1（人為打開的焊縫處的斷口）處可見解理扇形，為應(yīng)力過載導(dǎo)致的脆性解理斷裂，斷口未見明顯異物；位置2（焊縫開裂位置）亦呈解理斷裂，部分位置沿條狀相界面開裂，高倍下可見斷口表面存在氧化腐蝕形貌；位置3（人為打開的黃銅六角螺絲處的斷口）可見明顯韌窩形貌，為韌性過載斷裂，見下圖：

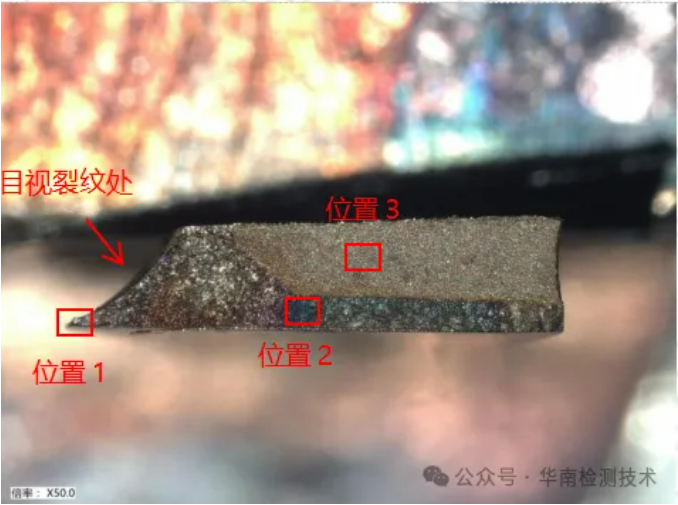

NG樣品斷口宏觀EDS位置圖

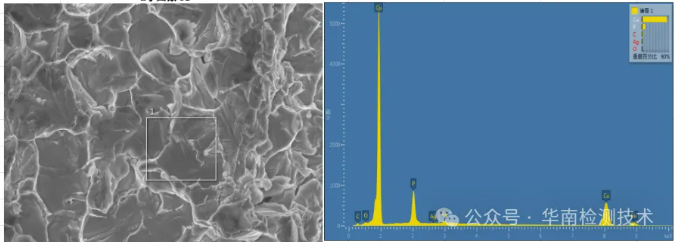

NG樣品-位置1 SEM

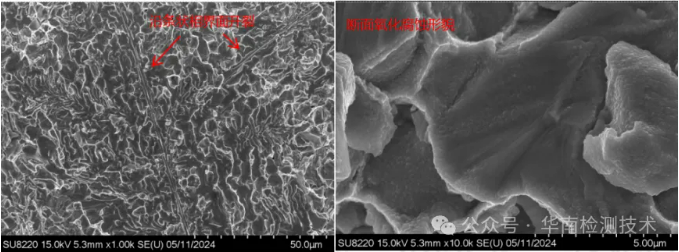

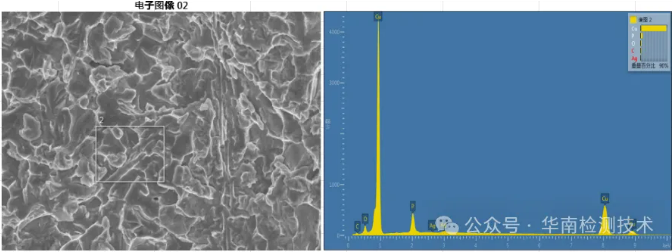

NG樣品-位置2 SEM

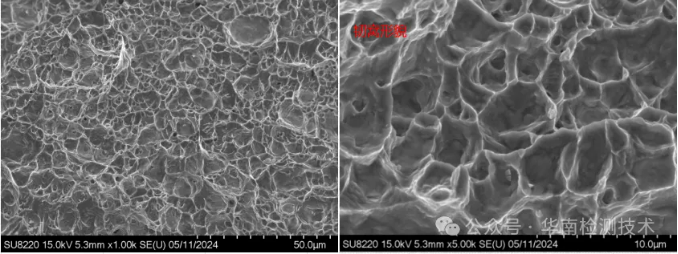

NG樣品-位置3 SEM

由EDS結(jié)果，NG樣品位置1/位置2均為銀磷銅焊料成分，位置2氧含量略高，此處斷口可能已被氧化。位置3為鉛黃銅螺絲成分，斷裂時(shí)沿鉛顆粒斷裂，因此鉛含量較高。

NG樣品EDS位置1譜圖

NG樣品EDS位置2譜圖

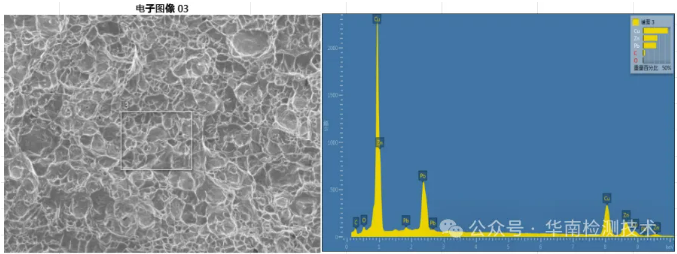

NG樣品EDS位置3譜圖

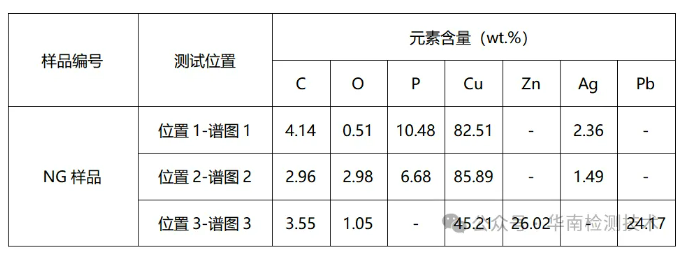

NG樣品EDS測(cè)試數(shù)據(jù)

2.CT 檢查

對(duì)NG樣品進(jìn)行CT測(cè)試，可見樣品焊料未完全滲透填滿紫銅管與黃銅六角螺絲間的縫隙，而裂紋已貫穿焊縫，連通縫隙與外部，紫銅管未發(fā)生開裂，見下圖：

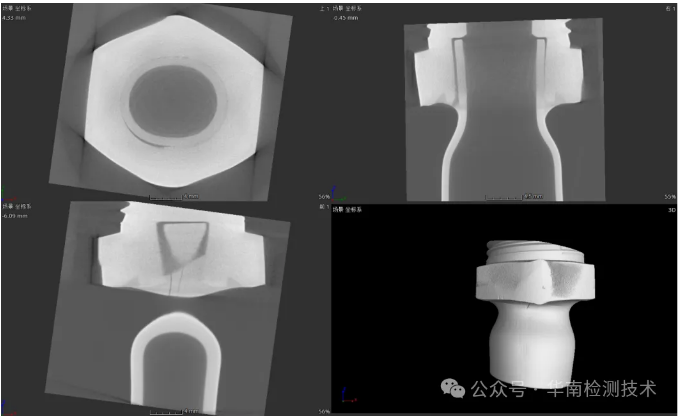

NG樣品CT測(cè)試圖片

3.金相組織檢查

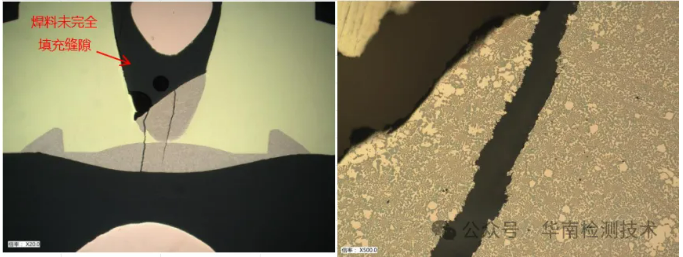

選擇NG樣品和OK樣品鑲嵌制樣。先將NG樣品研磨至裂紋淺表面，可見紫銅管與黃銅六角螺絲較存在較大縫隙未填充焊料，裂紋在焊縫中呈穿晶擴(kuò)展，見下圖：

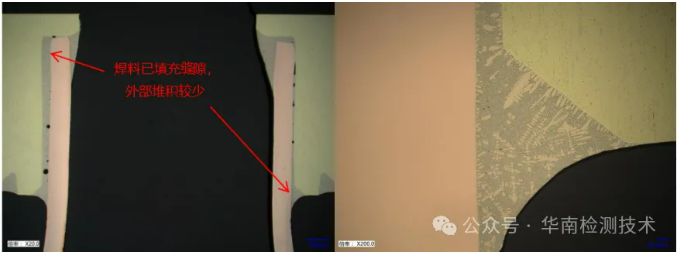

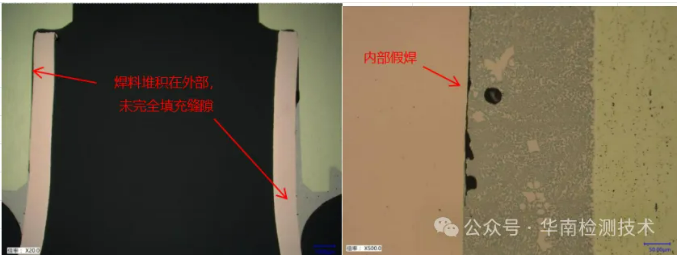

再將NG樣品和OK樣品均研磨至軸線位置，可見OK樣品焊料已基本填充縫隙，焊接較好。而NG樣品焊料則堆積在外部，內(nèi)部留有大量縫隙未填充，且存在假焊。NG樣品和OK樣品紫銅管和黃銅六角螺絲基材均未見明顯夾雜異常，見下圖：

NG樣品-裂紋淺表面形貌

NG樣品-軸線位置

OK樣品軸線位置

將樣品腐蝕處理后，可見NG樣品和OK樣品焊縫組織均為樹枝狀初生α相+共晶組織，黃銅六角螺絲組織均為白色針塊狀α相+黑色β相+均勻分布的顆粒狀Pb相，紫銅管組織均為等軸α孿晶組織，未見明顯組織異常，見下圖：

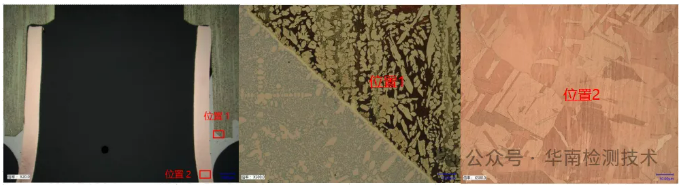

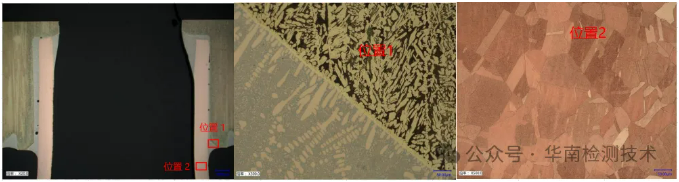

NG樣品腐蝕態(tài)

OK樣品腐蝕態(tài)

三、銅管開裂失效分析結(jié)論

綜上所述，樣品失效原因推測(cè)為紫銅管與黃銅六角螺絲有效焊接面積過小，同時(shí)在較大外力作用下引發(fā)的過載開裂。

華南檢測(cè)：
