華南檢測 | 表面粗糙度測試技術解析

表面粗糙度（Surface Roughness）就是我們?nèi)粘y量中所說的面粗糙度，可以理解為在加工產品過程中細小間距和微小峰谷的不平整度。通常被定義為兩個波峰值或者兩個波谷值之間的微小距離（波距），在一般情況下波距都在1mm以內或者更小，也可定義為微觀輪廓的測量，俗稱微觀誤差值。以下廣東省華南檢測技術有限公司給您介紹表面粗糙度測試技術全解析。

一、 粗糙度的表征參數

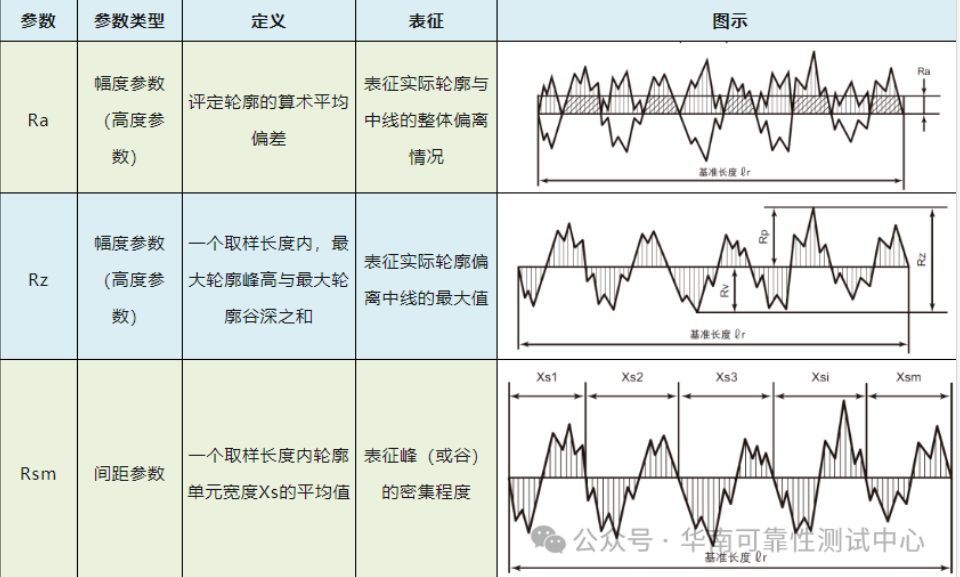

表面粗糙度中的參數，主要從峰的高度、谷的深度、平均高差、寬度、峰的分布等維度進行表征，表面粗糙度中常用的參數為基于線輪廓的Ra、Rz與Rsm，其定義與表征意義如表所示，其他有關表面粗糙度各種參數（包括基于面輪廓的Sa、Sz等參數）的詳細定義可參考ISO 25178-2-2012、GB/T 3505-2009與GB/T 33523.2-2017等標準。

二、表面粗糙度的檢測儀器

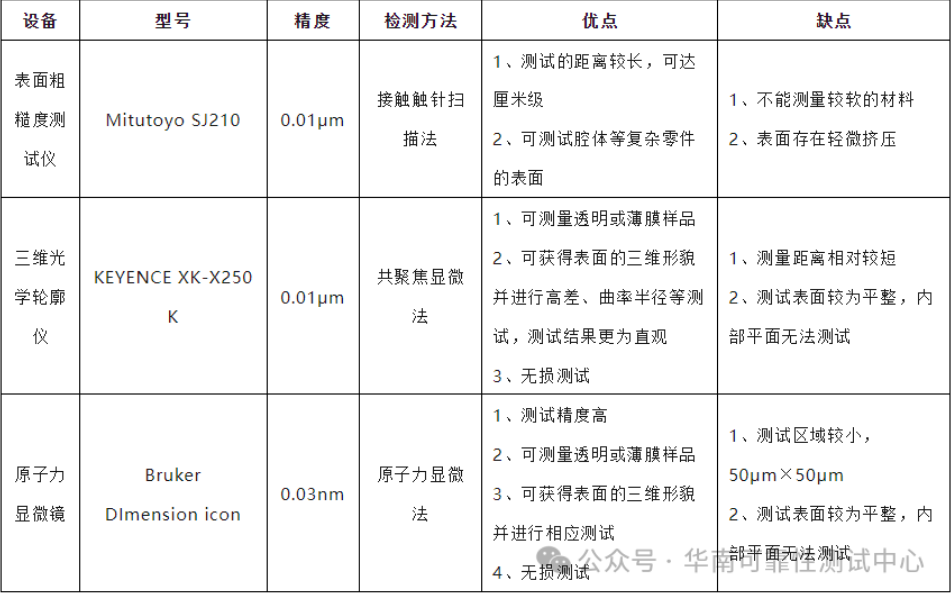

對于常規的表面粗糙度檢測，可根據樣品情況與測試要求，選擇接觸式表面粗糙度測試儀或激光共聚焦顯微鏡進行測試，對于晶圓等精密樣品一般采用原子力顯微鏡（AFM）進行測試。

三、表面粗糙度的評價依據

1、取樣長度

各參數的單位長度，取樣長度是評價表面粗糙度規定一段基準線的長度。在ISO1997標準下一般使用0.08mm,0.25mm,0.8mm,2.5mm,8mm為基準長度。

2、評價長度

由N個基準長度所構成。零部件表面各部分的表面粗糙度，在一個基準長度上無法真實地體現出粗糙度真實參數，而是需要取N個取樣長度來評定表面粗糙度。在ISO1997標準下評定長度一般為N等于5。

3、基準線

基準線是評定粗糙度參數的輪廓中線。一般有最小二乘法中線和輪廓算術平均中線。

【最小二乘法中線】是把測量過程中采集的點進行最小二乘法計算。

【輪廓算術平均中線】在取樣長度內，使中線上下兩部分輪廓的面積相等。

理論上最小二乘中線是理想的基準線，但在實際應用中很難獲得，因此一般用輪廓的算術平均中線代替，且測量時可用一根位置近似的直線進行代替使用。

四、表面粗糙度如何獲得

表面粗糙度測量機是以安裝高敏感性金剛石測針劃過表面，就像是留聲機的拾音器一樣。再將大規模波紋以及輪廓的小波長粗糙度從較長波長中分離出來，即測量儀做電子過濾。
