圖像尺寸測量?jī)x應用研究及其特點分析

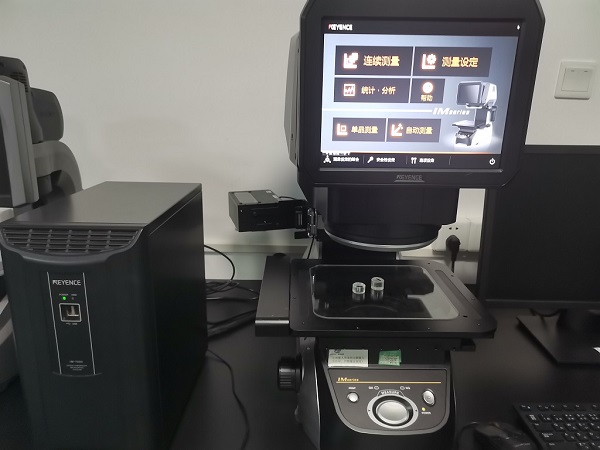

圖像尺寸測量?jī)x是一種采用非接觸式投影成像原理，快速掃描工件尺寸及輪廓的高精度測量?jī)x，具有檢測速度快、操作快捷、測量精度高、設備小巧等特點。設備基于極高像素CCD鏡頭、廣角大景深雙遠心鏡頭，無需嚴格定位，就能清晰地獲取放大后的工件影像，并采用智能軟件分析，僅需數秒就可自動識別和測量工件的多個位置，極大提高了批量生產過程中質量控制效率。

設備及測試應用

該設備適用于以尺寸測量為目的應用領域，如工業制造領域：五金、塑料、橡膠、醫療等行業。

測試原理

圖像尺寸測量?jī)x使用的是一種新型的影像測量技術。它和傳統的二次元影像測量?jī)x不同的是它不再需要光柵尺傳感器量具作為位移參考，也不需要經過放大產品影像來保障測量精度。由光學顯微鏡對待測物體進行高倍率光學放大成像，經過ccd攝像系統將放大后的物體影像送入計算機后，能高效地檢測各種復雜工件的輪廓和表面形狀尺寸、角度及位置，特別是精密零部件的微觀檢測與質量控制。

設備特點

圖像尺寸測量儀在測量過程中，能利用其強大的控制軟件，不僅能識別位置及原點，自動保存測量結果，一鍵輸出統計數據，大幅縮短測量和記錄的時間，還能減少人為誤差，通過非線性誤差修正，極大地提高測量精度。

設備技術特點

l工作臺X/Y軸行程：100*100mm，承受負重：5kg；

l工作臺Z軸行程：75mm；

圖像測量：

l視野：廣視野測量模式：200*200mm，高精度測量模式：125*125mm

l最小顯示單位：0.1μm

l重復精度：坐標臺未移動（廣視野測量模式：±1μm，高精度測量模式±0.5μm），坐標臺移動（廣視野測量模式：±2μm，高精度測量模式±1.5μm）

l測量精度±2σ：無連接（廣視野測量模式：±5μm*1，高精度測量模式±2μm*2），有連接{廣視野測量模式：±（7+0.02L）μm*3，高精度測量模式±（4+0.02L）μm*4}

動態光探頭測量：

l可測量范圍（XY）：90*90mm

l測量深度：30mm

l動態光探頭直徑：Φ3mm

l測量力：0.015N

l重復精度：±2μm*5

l測量精度：±（8+0.02L）μm*6

設備功能

l連續測量：通過設定好的參數，快速、批量地對工件進行尺寸測量。

l單品測量：針對單個工件進行測量。

l統計和分析：對測得數據進行統計和分析。

案例圖片展示

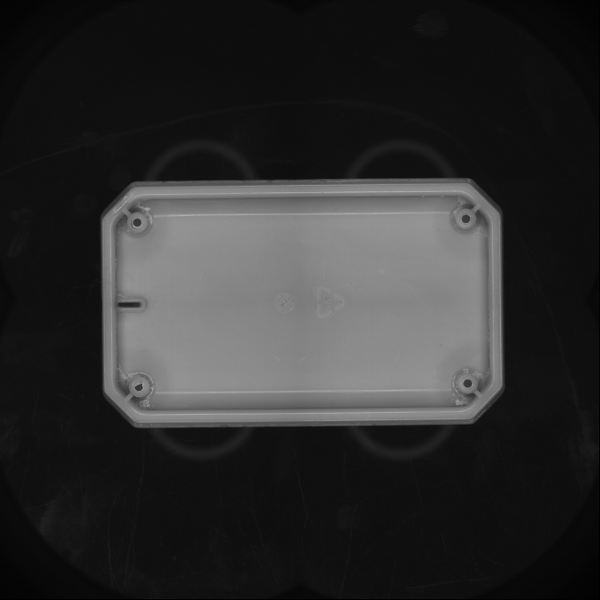

工件成像

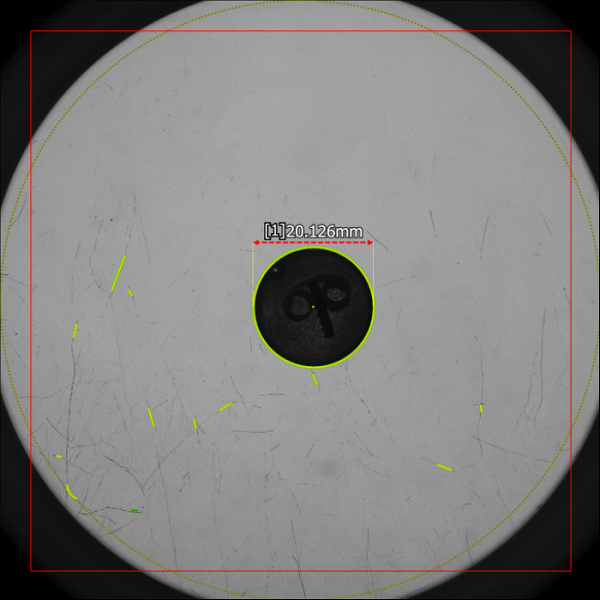

測量工件直徑

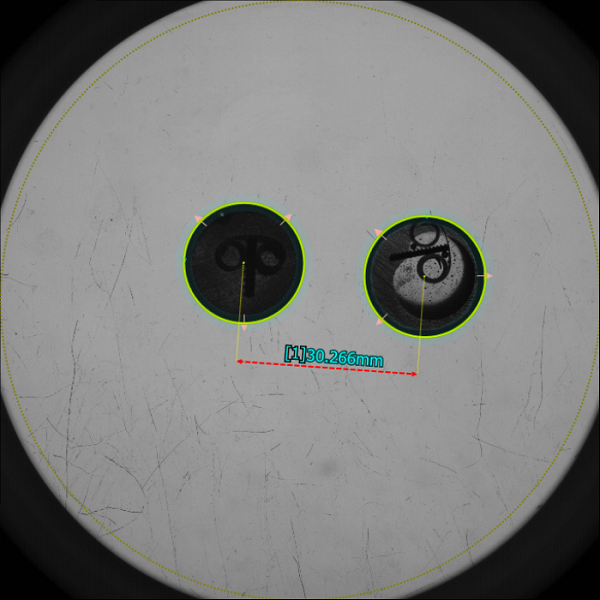

測量圓心距

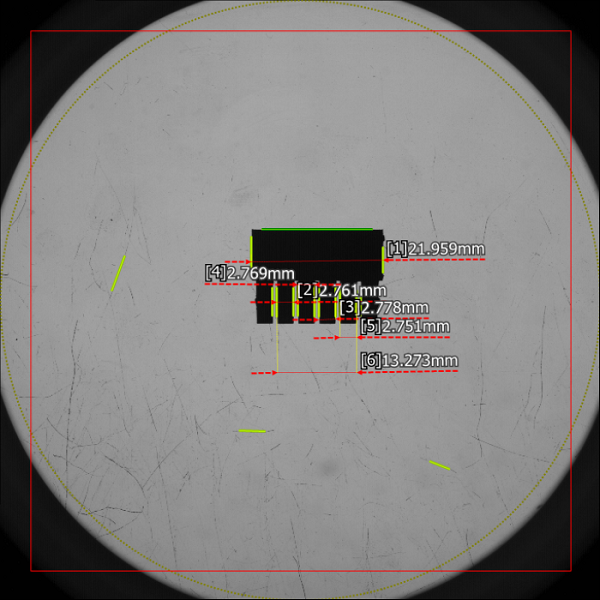

測量工件尺寸規格

測試流程

1、確定好檢測項目、檢測條件、檢測標準；

2、業務員依據試驗大綱給出試驗報價；

3、簽訂委托檢測協議書，明確單位名稱、產品名稱、檢測項目的等內容；

4、委托方支付測試費，測試工程師安排試驗排期；

5、確定檢測日期后，委托方郵寄樣品；

6、委托協議書錄入系統，分配專業測試工程師進行測試；

7、測試通過，試驗后5個工作日出具檢測報告；

8、出具電子版/紙制版中文檢測報告。

華南檢測實驗室專注于工業CT檢測\失效分析\材料檢測分析的先進制造實驗室，設立了無損檢測、材料分析、化學分析、物理分析、切片與金相測試，環境可靠性測試等眾多實驗室，為您提供—站式材料檢測，失效分析及檢測報告，如您有工件需要做工業CT檢測，您可以給出工件大小、材質、重量，檢測要求，我們?cè)u(píng)估后會給到一個合理的報價。咨詢電話：13926867016（微信同號）。
